一、行业现状

目前的铜排市场上，主要包含以下几种产品：

•硬铜排，通常使用在在紧凑型电池组空间内，充当导体其绝缘有热缩管/模内注塑浸塑等

•软铜排，多层薄铜箔叠层，具有高柔软性可提供各种弯曲、扭曲和折叠形状，以适应所需的空间，且可更换绝缘满足各种温度或绝缘要求。在目前的应用场景里应用广泛。

•FlatWire铜排，用于连接HEV、EV和ESS行业中的单个蓄电池单元和电气部件，适用于混合动力电动汽车、电动汽车和ESS的充电电池，也可作为主电源和配电设备之间的传统母线（模具）连接的替代方案。

二、现状应用

作为一种更适合目前行业发展需求的电池包内部连接解决方案，软铜排得到了越来越多的应用。软铜排是一种带有柔软性的通电用BUSBAR(累加可通电的薄铜板)，在电池包内部结构设计过程中，可根据需要的形象进行折弯，实现布局***适化，同时，也可根据使用环境(温度,绝缘要求电压等)条件变更绝缘材质，产品顶端与组装面形象吻合，无需附加连接部品。

在产品开发过程中，需要的ToolingCost较低，可应用于类似电池包等狭窄空间(提供***适布局)，因为带有一定的柔软性，便于组装，相对一般的BUSBAR,可容许公差可以较大。

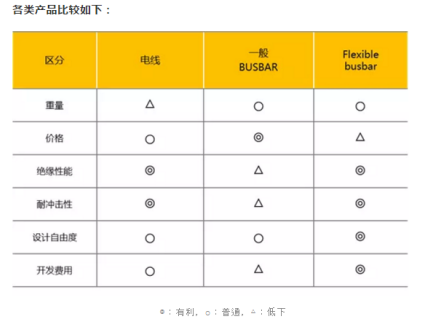

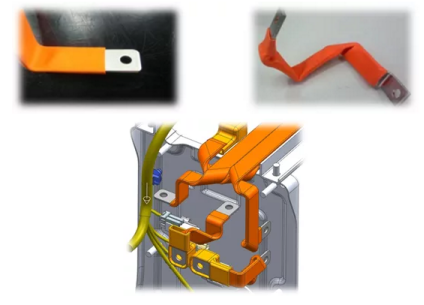

下图为使用软铜排的在狭小空间布置实例：

二、软铜排设计

-FlexibleBusbar 满足顾客式样方案

1. 根据顾客电流式样，选定导体面积（根据空间布局选定导体的宽和高）

2. 考虑Flexiblebusbar经过的区间的周边环境及F/B的固定部位,设计路径.

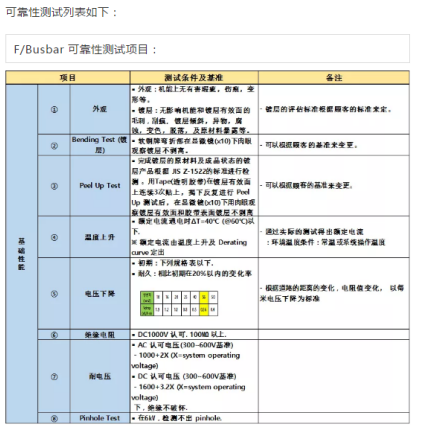

3. 根据LS电缆FlexibleBusbarSpec，进行信赖性test

-对FlexibleBusbar构成的定义

1. FleibleBusbar:累加薄铜板满足导体面积，套绝缘护套后跟具需要的布局进行折弯而制作出来的产品

2. 导体:通过累加薄铜板，形成可通电的busbar形状[材质:铜]

3. 绝缘护套:为保证产品绝缘性能的护套[TPE]

4. MicaTape:需确保耐火性时使用的绝缘胶带其中含有软质mica(Optional).

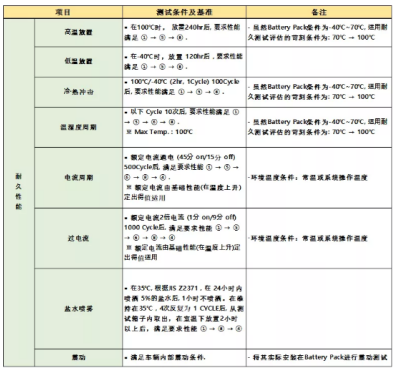

-FlexibleBusbar构成材质1)导体(薄板)： 材质:铜镀层:Sn0.5~1.0㎛  厚度:0.25mm±0.022)绝缘护套:TPE3)MicaTape:厚度为0.15mm，含有MICA成分的Tape.-可靠性测试。

一个成熟的软铜排的产品都需经过上述的设计和试验确认。
